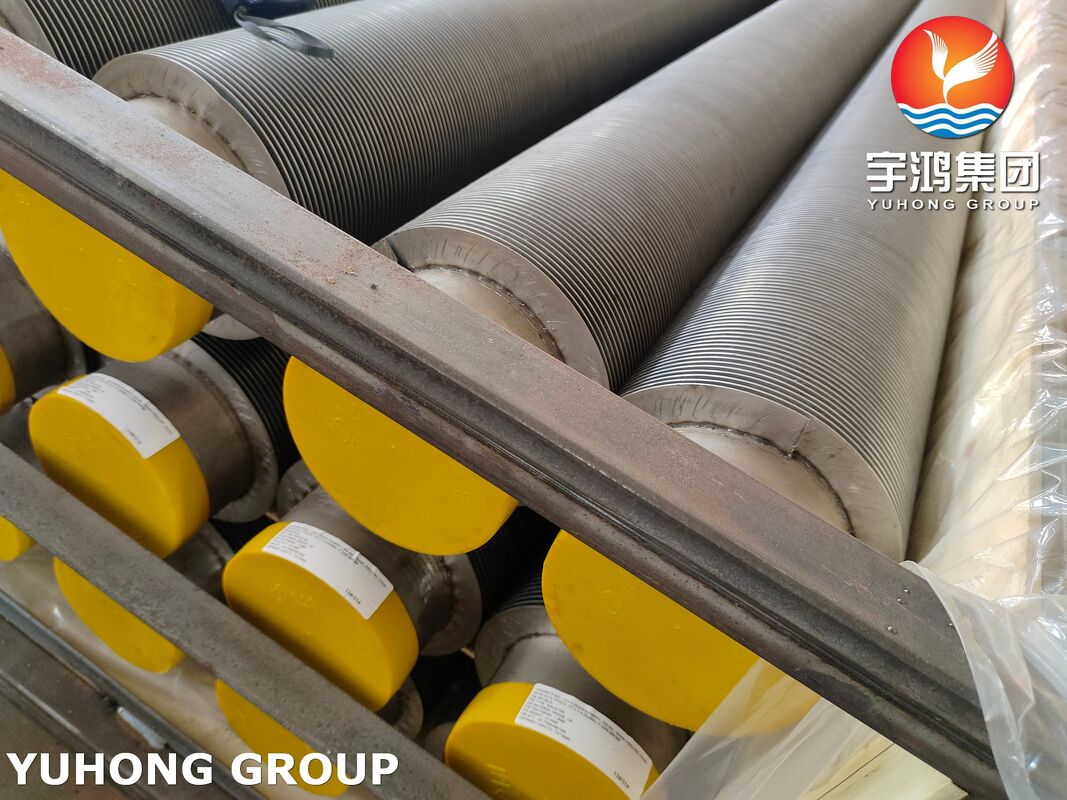

ASTM A376 TP347H Massivrippenrohre für Economizer wurden für Hochtemperatur-Wärmerückgewinnungssysteme entwickelt, bei denen langfristige thermische Stabilität, zuverlässige Druckleistung und effiziente Wärmeübertragung unerlässlich sind. Die Kombination aus einem Basisrohr aus TP347H-Edelstahl und massiven Rippen aus Kohlenstoffstahl (CS) bietet eine wirtschaftliche Lösung für den Economizer-Einsatz in Kesseln, Abwärmerückgewinnungseinheiten und industriellen Wärmetauschern.

Das TP347H-Basisrohr bietet eine hervorragende Hochtemperaturfestigkeit und Oxidationsbeständigkeit, während die Kohlenstoffstahlrippen die externe Wärmeübertragungsfläche erheblich vergrößern und so die thermische Effizienz verbessern, ohne die Materialkosten unnötig zu erhöhen. Diese Materialkombination eignet sich besonders für saubere oder leicht korrosive Rauchgasumgebungen, in denen eine hohe mechanische Zuverlässigkeit und ein kostengünstiger Betrieb im Vordergrund stehen.

Produktmerkmale

Hochtemperatur-Basisrohr aus TP347H-Edelstahl für hervorragende Zeitstandfestigkeit.
Massive Rippen aus Kohlenstoffstahl für effiziente Wärmeübertragung und wirtschaftliche Produktion.
Hervorragende Beständigkeit gegen Oxidation und interkristalline Korrosion bei erhöhten Temperaturen.
Starke metallurgische oder mechanische Verbindung zwischen Rohr und Rippe für lange Lebensdauer.
Geeignet für den Dauerbetrieb unter anspruchsvollen Temperaturwechselbedingungen.
Anpassbare Abmessungen, Lamellengeometrie und Rohrlängen entsprechend den Projektspezifikationen.

Allgemeine Anwendungen

ASTM A376 TP347H Massivrippenrohre werden häufig verwendet in:

Kesselsparer
Abwärmerückgewinnungskessel (WHRB)
Abhitzedampferzeuger (HRSG)
Systeme zur industriellen Abwärmerückgewinnung
Petrochemische Prozessheizungen
Wärmetauscher für Kraftwerke
Konvektionsabschnitte des Ofens
Thermalölheizungen
Industrielle Luftvorwärmer

Materialspezifikation

Komponente	Material
Basisrohr	ASTM A376 TP347H Edelstahl
Flossenmaterial	Kohlenstoffstahl (CS)
Flossentyp	Solide spiralförmige Flosse
Herstellungsmethode	Geschweißte oder integral befestigte Massivrippe (projektabhängig)

Typischer Größenbereich

Artikel	Standardsortiment
Rohraußendurchmesser	19,05 mm – 63,5 mm (3/4" – 2-1/2")
Rohrwandstärke	2,0 mm – 8,0 mm
Rohrlänge	Bis 18.000 mm
Flossenhöhe	8 mm – 25 mm
Flossendicke	1,0 mm – 3,0 mm
Flossenneigung	3 mm – 12 mm
Blankes Rohrende	Nach Bedarf
Benutzerdefinierte Größen	Auf Anfrage erhältlich

Chemische Zusammensetzung von ASTM A376 TP347H (typische ASTM-Anforderungen)

Element	Inhalt (%)
Kohlenstoff (C)	0,04–0,10
Mangan (Mn)	≤2,00
Silizium (Si)	≤0,75
Phosphor (P)	≤0,045
Schwefel (S)	≤0,030
Chrom (Cr)	17.0–19.0
Nickel (Ni)	9,0–13,0
Columbium + Tantal (Nb + Ta)	≥10 × C bis ≤1,10

Die chemische Zusammensetzung entspricht den ASTM A376-Anforderungen für TP347H.

Mechanische Eigenschaften von ASTM A376 TP347H

Eigentum	Wert
Zugfestigkeit	≥515 MPa
Streckgrenze (0,2 % Offset)	≥205 MPa
Verlängerung	≥35 %
