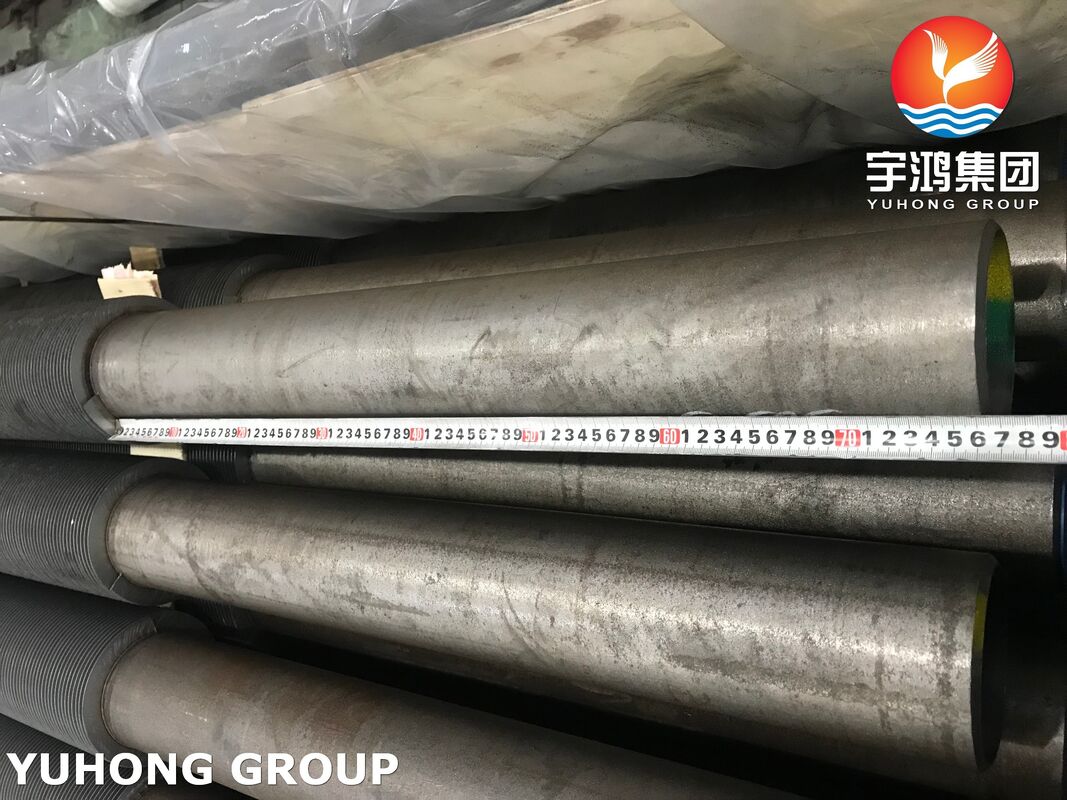

ASTM A213 T9 ist ein legierter Stahlrohrwerkstoff mit Chrom-Molybdän, der für nahtlose Kessel-, Überhitzer- und Wärmetauscheranwendungen verwendet wird. In dieser Produktform ist das T9-Basisrohr mit hochfrequenzgeschweißten Rippen versehen, um die externe Oberfläche zu vergrößern und den gasseitigen Wärmeübergang zu verbessern. Dies macht es ideal für Economizer-Anwendungen in Hochtemperatur-Wärmerückgewinnungssystemen. ASTM A213 definiert auch typische Liefergrößen, chemische Grenzwerte, mechanische Anforderungen und Prüferwartungen für diese Materialfamilie.

Gängige Anwendungen

Dieses Produkt wird häufig für Kessel-Economizer, industrielle Kessel-Wärmerückgewinnungsbereiche, Abwärmerückgewinnungsanlagen, HRSG-bezogene Wärmeübertragungsmodule und andere Hochtemperatur-Wärmetauscheranwendungen ausgewählt, bei denen eine dauerhafte Wärmeübertragung und eine zuverlässige Rohrfestigkeit erforderlich sind. Da T9 eine Cr-Mo-Legierung mit erhöhter Hochtemperaturfähigkeit ist, eignet es sich besonders dort, wo sowohl die Abgaswärmerückgewinnung als auch eine lange Lebensdauer Priorität haben.

Hauptvorteile

Hochtemperatur-Legierungsbasisrohr für anspruchsvolle thermische Anwendungen.
Hochfrequenzgeschweißte Rippen für effiziente und stabile Rippenbefestigung.
Erhöhte Wärmeübertragungsfläche für verbesserte Economizer-Leistung.
Geeignet für den Dauerbetrieb in Kessel- und Wärmerückgewinnungsumgebungen.
Kundenspezifische Rippenhöhe, Rippenteilung, Rippendicke und blanke Länge können nach Projektanforderungen gefertigt werden.

Prüfmethoden

ASTM A213 schreibt vor, dass jedes Rohr entweder einer hydrostatischen Prüfung oder einer zerstörungsfreien elektrischen Prüfung unterzogen wird, sofern in der Bestellung nichts anderes angegeben ist. Die Spezifikation umfasst auch Zugversuche, Härteprüfungen, Abflachungsversuche und Aufweitungsversuche als Teil der Rohrqualifizierung.

Größenbereich

Artikel	Typischer ASTM A213 Lieferbereich
Außendurchmesser des Basisrohrs	1/8 Zoll bis 5 Zoll (3,2 mm bis 127 mm)
Minimale Wandstärke	0,015 Zoll bis 0,500 Zoll (0,4 mm bis 12,7 mm)
Länge	Spezifisch oder zufällig, nach Bestellung
Andere Durchmesser	Können geliefert werden, wenn sie die anderen Anforderungen der Spezifikation erfüllen

Hinweis: Der obige Größenbereich bezieht sich auf den ASTM A213 Basisrohr-Lieferbereich; die Geometrie des Rippenrohrs wird typischerweise für jedes Projekt kundenspezifisch angepasst.

Chemische Zusammensetzung von ASTM A213 T9

Element	Zusammensetzung (%)
Kohlenstoff (C)	≤ 0,15
Mangan (Mn)	0,30–0,60
Phosphor (P)	≤ 0,025
Schwefel (S)	≤ 0,025
Silizium (Si)	0,25–1,00
Chrom (Cr)	8,00–10,00
Molybdän (Mo)	0,90–1,10

UNS-Bezeichnung: K90941.

Mechanische Eigenschaften von ASTM A213 T9

Eigenschaft	Anforderung
Zugfestigkeit, min.	415 MPa (60 ksi)
Streckgrenze, min.	205 MPa (30 ksi)
Dehnung, min.	30%
